35KV高压计量箱使用介绍

2019-07-17 10:51:31 2411

35kv高压计量箱采用了在真空状态下长时间干燥线圈，注入绝缘油，使线圈和铁芯渗透的新工艺。采用相当于绝缘和介电常数的绝缘材料，SMC抑制了高强度的沿面距离的pt、CT线圈骨架，使其CT能够抵抗由外部线路的短路和接地形成的巨大电力和机械力对线圈和铁心的影响，该材料相当于纸和油的介电常数

变压器的设计磁密度低直线性好，精度大于0.2级的变流器配合了新型的软瓷材料，其精度高于0.2 s级。采用弹性好的不锈钢波纹补偿器，安全运行设备，实现了油和空气的完全隔离，实现了免维护( 10年油不老化)。

密封性部位全部采用法兰式连接，并目的性的采取了防皮垫老化工艺，使皮垫与大气阻隔，避免阳光、降水对其的腐蚀。瓷套设计为1v级污染治理型瓷套，爬电比距大。该类设备尤其适用东北地区严寒地区与沙尘度很大的北方地区。高原地区、及矿山开采、油气田、大型化工厂冶炼厂等行业，实现对电磁能的计量检定与考评。

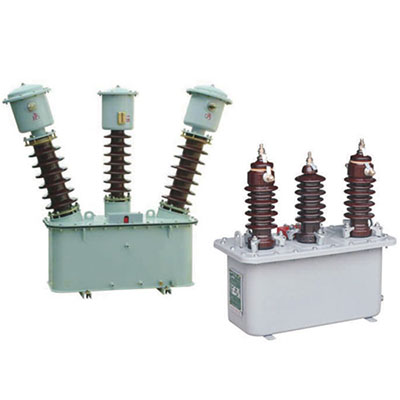

高压计量箱

35KV高压计量箱结构

杜绝互感器的烧毁。二次线电源线直接接电缆，方便、安全可靠并能实现防窃电措施。

35KV高压计量箱(组合互感器)主要由组合互感器和电度表箱两部分组成，组合互感器由两台单相电压互感器和两台电流互感器组成，电度表内配有有功和无功电度表各一台，可分别计量有功电能和无功电能。具有计量精度高，重量轻，安装方便，防窃电等优点。

35KV计高压量箱特征

本产品由组合互感器和仪表箱两个部分组成，组合互感器由两只单相电压互感器连体成为（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。仪表箱与组合互感器的二次绕组出线相连接起来，仪表箱内装三相有功电度表和无功电度表各一块，从箱内观察可清楚地读抄数字。

技术参数

负荷的功率因数：COSΦ= 0.8（滞后）;

额定频率：50或60Hz;

污秽等级：Ⅱ级;

环境温度：低温度-25℃，高温度40℃，日均温度不超过30℃;

海拔高度：≤1000米;

产品标准：GB20840.1，GB20840.2，GB20840.3，GB17201-2007。

负载功率因数：COSΦ= 0.8（滞后）。

额定频率：50或60Hz。

抗污染等级：II级。

环境温度：-25℃-40℃，日平均温度不超过30℃。

海拔高度：≤1000m。

标准：GB20840.1 GB20840.2，GB20840.3，GB17201-2007。

使用环境条件：

海拔高度不超过1000m；

环境温度：高＋40℃、低-40℃；；日平均不超过30℃；低-25℃；

系统接地方式：中性点非有效接地系统；

大气条件：大气中无严重污秽。

使用环境条件

1、安装地点：户外;

2、环境温度：-25℃～+60℃;

3、海拔高度：安装地点的海拔高度不超过2000米;

4、相对湿度：日平均不大于95%，月平均不大于90%;

5、风压不超过700Pa(相当于风速为34m/s);

6、污秽等级：Ⅲ级。

订货须知

1、产品名称、型号、额定电流、额定电压、额定开断电流；

2、额定操作电压及储能电动机额定电压；

3、所配电流互感器电流比及准确级次；

4、箱体外壳的材质及颜色；

5、若有其他特殊要求，订货时协商。
